SpaceLogic AS-P

Introduzione

Il nucleo di un EcoStruxure BMS è costituito da un automation server, come lo SpaceLogic™ AS-P server. L'AS-P Server esegue funzionalità di primaria importanza, come la logica di controllo, la registrazione dei trend e la supervisione degli allarmi, oltre a supportare la comunicazione e la connettività ai bus I/O e di campo. L'intelligenza distribuita della soluzione EcoStruxure BMS assicura la tolleranza dei guasti e fornisce un'interfaccia utente con piene funzionalità mediante Workstation e WebStation.

Funzionalità

L'AS-P Server è un dispositivo potente in grado di funzionare come server stand-alone, controllare i moduli di I/O centrali, nonché monitorare e gestire i dispositivi a bus di campo. Nelle piccole installazioni, l'AS-P Server integrato funziona come server stand-alone ed è montato all'interno di una piccola postazione, unitamente ai suoi moduli di I/O centrali. Nelle medie e grandi installazioni, la funzionalità è distribuita su più Automation Server, i quali comunicano con l'ausilio del protocollo TCP/IP.

L'AS-P server ha le seguenti funzionalità:

• Hub di comunicazione

• Diverse opzioni di connettività

• Supporto per reti wireless Zigbee

• Autenticazione e permessi tramite sistemi complessi

• Interfaccia WorkStation/WebStation

• Supporto nativo BACnet certificato BTL

• Router, hub o nodo BACnet/SC

• Supporto nativo LonWorks

• Supporto nativo Modbus

• Ulteriore supporto per protocolli di comunicazione

• Standard aperti basati su supporto Web Services

• Supporto EcoStruxure Web Services

• Supporto protocollo IoT MQTT

• Opzione memorizzazione su database esterno

• Reporting

• Configurazioni personalizzata modulare

• Opzione espansione I/O

• Strumenti di programmazione basati su script e su blocchi funzione

• Memoria eMMC per i dati e il backup

• Rete IT friendly basata sulla suite di protocolli di comunicazione TCP/IP

• Supporto TLS

• Struttura a due pezzi brevettata

• Auto-indirizzamento

• Semplice installazione su guida DIN

• Secure boot (Avvio sicuro)

Capace di coordinare il traffico sopra e sotto la propria posizione, l'AS-P Server invia i dati direttamente all'utente o ad altri server nel sito. L'AS-P Server può eseguire programmi di controllo multipli, gestire I/O locali, allarmi e utenti, occuparsi della programmazione oraria e della registrazione, e comunicare con l'ausilio di vari protocolli. Per questo motivo la maggior parte del sistema è in grado di funzionare autonomamente, anche nel caso in cui la comunicazione venga a mancare o i singoli server/dispositivi Ecostruxure BMS sono offline.

Un AS-P Server dispone di numerose porte che gli consentono di comunicare con un'ampia gamma di protocolli, dispositivi e server.

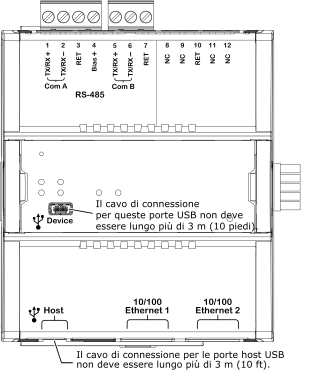

Un AS-P Server ha le seguenti porte:

• Due porte Ethernet 10/100

• Due porte RS-485

• Una porta LonWorks TP/FT (non disponibile sui modelli di server AS-P con "NL" nel nome del prodotto)

• Una porta bus di I/O integrata

• Una porta USB dispositivo

• Una porta USB host

La prima porta Ethernet è dedicata alla rete del sito. La seconda porta Ethernet è completamente configurabile. La seconda porta può essere configurata per ampliare la rete del sito di modo che i vari dispositivi e client possano essere connessi. Un'altra opzione è configurare la seconda porta come rete separata, che significa che la porta può ospitare una rete privata. Tale configurazione di porta con doppia rete richiede un hardware versione 0.62 o superiore. Se la seconda porta non viene utilizzata, può essere disabilitata.

La porta dispositivo USB consente di aggiornare e interagire con l'AS-P Server tramite il software Device Administrator.

Usando un adattatore Ethernet USB è possibile collegare un computer portatile alla porta USB host ed eseguire Device Administrator, WorkStation e WebStation per aggiornare, configurare e accedere al server AS-P. La porta USB host può essere utilizzata per fornire alimentazione e comunicare con l'adattatore wireless - Advanced.

Attraverso l'adattatore Wireless - Advanced connesso alla porta USB host, è possibile attivare la connettività wireless Zigbee ^TM per l'automation server. L'automation server può estendere il conteggio di punti attraverso la rete wireless Zigbee e portare flessibilità nelle applicazioni. L'automation server dotato dell'adattatore è un prodotto certificato Zigbee conforme a Zigbee 3.0. Per ulteriori informazioni sull'adattatore e sui dispositivi wireless supportati, vedere la Scheda di specifica dell'adattatore Wireless - Advanced.

EcoStruxure BMS fornisce un potente sistema di autorizzazione facile da gestire, flessibile e adattabile a sistemi di qualsiasi dimensione. Il sistema di autorizzazione fornisce un alto standard di autenticazione. L'autenticazione è effettuata a tramite il sistema di gestione account utente incorporato o i domini di Windows Active Directory. La funzione nativa di gestione dei profili utente, permette ad un amministratore di stabilire le regole sulla password garantendo la dovuta sicurezza informatica come da linee guida. Quando viene utilizzata Windows Active Directory, i costi di amministrazione diminuiscono in quanto gli utenti non devono essere gestiti in più directory.

L'esperienza dell'utente è simile per ogni Client, indipendentemente dall'EcoStruxure BMS Server selezionato dall'utente. L'utente può accedere direttamente a un AS-P server per progettare, mettere in funzione, supervisionare e monitorare l'AS-P server nonché i relativi moduli di IO centrali e i dispositivi a bus di campo. Per ulteriori informazioni, consulta i fogli tecnici delle specifiche relativi a WorkStation e WebStation.

Uno degli elementi fondamentali della soluzione EcoStruxure BMS è il supporto per gli standard aperti. L'AS-P server può comunicare con tre dei protocolli di comunicazione standard più diffusi: BACnet (incluso BACnet/SC), LonWorks e Modbus.

L'AS-P Server comunica direttamente con BACnet/IP e BACnet MS/TP. L'AS-P server è certificato BTL come BACnet Building Controller (B-BC), il profilo di dispositivo BACnet più avanzato. In questo modo viene garantito l'accesso a una vasta gamma di dispositivi BACnet forniti da Schneider Electric o da altri costruttori. Per informazioni più dettagliate sulle revisioni del firmware inserite nella lista BTL, consultare il catalogo dei prodotti BTL disponibile nella home page del sito BACnet International. L'AS-P server può, inoltre, fungere da dispositivo per la gestione delle trasmissioni (BBMD) BACnet/IP, al fine di agevolare i sistemi BACnet connessi a più sottoreti IP.

L'Enterprise Server e gli automation server supportano le applicazioni BACnet/SC come nodo, hub* e router BACnet/SC. Ciò consente all'Enterprise Server e agli automation server di inserirsi nelle reti BACnet/SC e di supportare le applicazioni che connettono BACnet/IP o reti MS/TP con le reti BACnet/SC. Uno dei principali vantaggi di BACnet/SC è che consente un trasporto più sicuro del traffico e delle informazioni BACnet tra dispositivi BACnet/SC su reti pubbliche e private senza la necessità di BBMD, VLAN e VPN, poiché il protocollo BACnet/SC utilizza la tecnologia WebSocket e la crittografia TLS 1.3. Inoltre, BACnet/SC utilizza la gestione dei certificati per garantire che solo i dispositivi autorizzati a trovarsi su una rete BACnet/SC possano operare su tale rete.

EcoStruxure Building Operation, versione 4.0.3 e successive

L'AS-P Server ha una porta FTT-10 integrata che consente di comunicare con la rete LonWorks TP/FT-10. La funzionalità integrata di LonWorks rende possibile l'accesso ai dispositivi LonWorks di Schneider Electric o di altri costruttori. Le reti LonWorks possono essere messe in servizio, vincolate e configurate dall'AS-P Server mediante lo strumento integrato per la gestione della rete LonWorks. Non sono necessari strumenti di terze parti. È possibile usare un analizzatore di protocollo con potenti funzionalità di monitoraggio della qualità di rete e di debug mediante il software di terzi, senza necessità di ulteriori componenti hardware. Il supporto per le plug-in dei dispositivi LNS contribuisce ad accrescere la semplicità d'uso. Ne consegue una semplificazione in termini di ingegneria e manutenzione dei dispositivi di LonWorks forniti da Schneider Electric e da altri costruttori. Sussistono alcuni limiti sulla modalità di impiego delle plug-in dei dispositivi LNS.

I modelli di server AS-P con "NL" nel nome del prodotto, ad esempio AS-P-NL e AS-P-NLS, non supportano LonWorks.

L'Enterprise Server e gli automation server integrano in maniera nativa le configurazioni client e server di Modbus RS485 e il Client/Server TCP. Si garantisce così l'accesso completo ai prodotti di Schneider Electric e di terze parti che comunicano con il protocollo Modbus: contatori di energia, UPS, interruttori magnetotermici e controllori dell'illuminazione.

L'AS-P Server supporta anche l'integrazione e la comunicazione con i sistemi e i dispositivi BMS di Schneider Electric che usano lo standard per edifici Andover Continuum Infinet.

L'AS-P server supporta l'utilizzo dei Web Services basati su standard aperti (es. SOAP e REST), al fine di elaborare i dati nell'EcoStruxure BMS. Utilizza i dati in ingresso (es. previsioni meteo, costo dell'energia) forniti da terzi sul Web, al fine di determinare le modalità di funzionamento, gli orari e la programmazione del sito.

EcoStruxure Web Services, lo standard dei servizi Web di Schneider Electric, è originariamente supportato nei server EcoStruxure BMS. Gli EcoStruxure Web Services offrono funzionalità extra tra i sistemi conformi di Schneider Electric o altri sistemi autorizzati. Tra le funzionalità rientrano la navigazione nella directory di sistema, la ricezione e il riconoscimento degli allarmi nonché i dati storici relativi al Trend Log. Per accedere al sistema, gli EcoStruxure Web Services richiedono il nome utente e la password.

Enterprise Server e gli Automation Server supportano MQTT come opzione per pubblicare dati in, e ricevere aggiornamenti da, altri sistemi. MQTT è un protocollo di trasporto di messaggistica che, con i suoi messaggi brevi della larghezza di banda e la semplicità, è ideale per la comunicazione M2M e IoT. La funzionalità MQTT supporta la comunicazione con qualsiasi broker MQTT, ad esempio Amazon, Microsoft, Google o IBM.

I server EcoStruxure BMS possono essere configurati per memorizzare automaticamente tutti i dati storici, dati di trend log, registrazione eventi e dati per audit trail, in un database esterno. Se è necessario che i dati siano disponibili per periodi di tempo più lunghi, nell'EcoStruxure BMS può essere configurato un database di memorizzazione esterna, senza bisogno di grandi interventi di programmazione. l database supportati sono TimescaleDB, che viene realizzato su PostgreSQL, e Microsoft SQL Server. I dati nel database di memorizzazione esterna sono nativamente disponibili per i visualizzatori inseriti nei client di EcoStruxure Building Operation e nella funzionalità di report incorporata.

È possibile utilizzare la potente funzionalità Log processor per l'elaborazione persoalizzata dei dati di trend per la visualizzazione in grafici, dashboard e per l'inclusione in report. Il Log processor abilita calcoli avanzati su uno o più registri di trend e valori di punti.

Esempi di calcoli avanzati:

• Normalizzazione dell'uso dell'energia

• Sotto-contatori virtuali e aggregazione di consumi

• Calcolo della temperatura media cinetica

• Conversione di unità di misura

• Calcolo del valore medio, massimo e minimo di periodi a scelta

L'uscita del Log processor può essere salvata nel database, inclusa la memorizzazione su database esterno, oppure calcolata automaticamente su richiesta.

A partire dalla versione 5.0.3 e successive di EcoStruxure Building Operation, i registri dei trend selezionati e il registro degli eventi possono essere inviati direttamente al sistema AVEVA PI senza la necessità di archiviazione intermedia o di connettori del sistema PI specializzati.

I server EcoStruxure BMS offrono funzionalità incorporate per report di base in grado di fornire documenti in qualsiasi formato di testo e PDF senza essere dipendente da altro software esterno. I report XLSX possono essere arricchiti utilizzando funzionalità avanzate come ad esempio formule, formattazione condizionale, grafici e sparkline.

I report possono essere generati da un programma, un evento di allarme o altre condizioni personalizzate ed è possibile inviarli via e-mail o scriverli su file.

L'AS-P Server e i relativi moduli di I/O centrali sono progettati per soddisfare i bisogni unici di ogni installazione. In base alla configurazione, ogni AS-P Server può controllare fino a 464 punti di I/O. Affinché l'alimentazione e le comunicazioni siano fornite con un bus comune, i moduli possono essere collegati tra loro con un solo passaggio e senza strumenti, grazie ai connettori integrati.

Per le applicazioni che necessitano di risorse remote I/O, i moduli SpaceLogic IP-IO forniscono un mix versatile di punti I/O per qualsiasi applicazione. Per maggiori informazioni, consultare la scheda tecnica SpaceLogic IP-IO.

Unici sul mercato, i server EcoStruxure BMS dispongono di entrambe le opzioni: linguaggio script e programmazione a blocchi funzione. Questa flessibilità assicura la possibilità di selezione del metodo di programmazione migliore per l'applicazione.

L'automation server dispone di memoria eMMC da 4 GB, utilizzata, ad esempio, per l'applicazione, dati storici e archiviazione dei backup. Gli utenti possono effettuare il backup o il ripristino dell'Automation Server anche manualmente, memorizzando i dati in un determinato punto di un PC o di una rete. Con l'Enterprise Server, gli utenti hanno la possibilità di eseguire backup pianificati di Automation Server associati, sfruttando lo spazio di archiviazione di una rete e garantendo al contempo livelli più alti di protezione.

I server EcoStruxure BMS comunicano utilizzando gli standard di rete. In questo modo si garantisce non solo la semplicità delle installazioni e della gestione, ma anche una maggiore sicurezza sulle transazioni.

• Indirizzamento IP

• Comunicazioni via TCP

• DHCP per una facile configurazione della rete

• DNS per una semplice ricerca degli indirizzi

• HTTP/HTTPS per l'accesso Internet mediante firewall, con conseguente possibilità di monitoraggio e controllo in remoto

• NTP (Network Time Protocol) per la sincronizzazione del tempo nel sistema

• SMTP/SMTPS con il supporto per l'autenticazione basata su SSL/TLS, ha consentito l'invio di messaggi di posta elettronica attivati da programmazione o allarme

• SNMP consente la supervisione della rete e la ricezione di allarmi dell'applicazione all'interno di strumenti di gestione di rete designati

• Crittografia WebSocket Secure (WSS) e TLS 1.3 (applicazioni BACnet/SC)

La comunicazione tra i client e gli EcoStruxure BMS Server, e tra gli EcoStruxure BMS Server, può essere cifrata per mezzo di Transport Layer Security (TLS). I server sono dotati di un certificato predefinito autofirmato. Sono supportati i certificati server della Commercial Certification Authority (CA) per diminuire il rischio di attacchi informatici dannosi. L'utilizzo della comunicazione cifrata può essere applicato sia per l'accesso a WorkStation che a WebStation.

Ogni modulo può essere separato dalla propria base della morsettiera per consentire il collegamento sul sito, prima di procedere con l'installazione dei componenti elettronici. Il meccanismo di chiusura brevettato permette di rimuovere il modulo dalla propria base. Tutti i componenti critici sono muniti di una copertura di protezione che garantisce il raffreddamento ottimale per convezione.



action_zoom_plus_stroke

La funzionalità di auto-indirizzamento elimina la necessità di impostare i DIP switch o di premere sui pulsanti per la messa in servizio. Ogni modulo riconosce automaticamente il proprio indirizzo sul bus, quindi si auto-indirizza in modo appropriato, con conseguente risparmio di tempo a livello di ingegneria e manutenzione.

I dispositivi di fissaggio si chiudono facilmente per consentire l'installazione nel quadro. Il dispositivo di fissaggio è dotato della funzionalità di rilascio rapido per una più semplice rimozione dalla guida DIN.

Secure boot è uno standard di sicurezza che consente di garantire che un dispositivo si avvii solo utilizzando software attendibile proveniente da Schneider Electric.

Secure boot è supportato dai modelli di server AS-P con "S" nel nome del prodotto, ad esempio AS-P-S e AS-P-NLS.
