Konzept
Workflow für Strömungsmechaniker

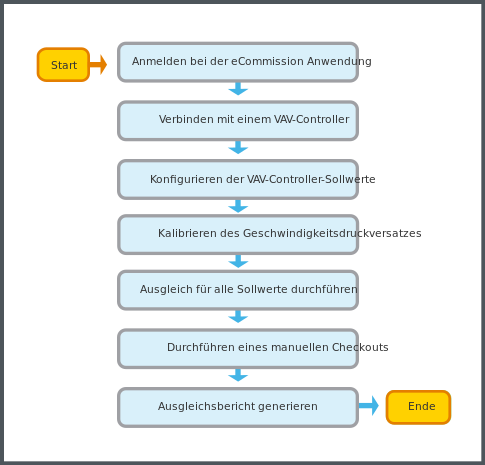

Verwenden Sie diesen Workflow, um mit der mobilen Commission Anwendung eine Volumenstrombilanzierung an einem einzelnen VAV-Controller durchzuführen. Diesbezügliche Informationen finden Sie in den Abschnitten nach dem Flussdiagramm.
Für weitere Informationen siehe Volumenstrombilanzierung .
Starten Sie die mobile Commission Anwendung und melden Sie sich entweder als Techniker oder als Strömungsmechaniker an.
Für weitere Informationen siehe Downloading and Starting the eCommission SmartX Controllers Mobile Application .
Erkennen Sie die Controller am Standort und verbinden Sie sie mit einem einzigen VAV-Controller.
Für weitere Informationen siehe Geräteverbindung .
You configure the VAV controller setpoints to set up the parameters by which the controller is flow balanced. These setpoints include the maximum flow setpoint, selected by default, and the intermediate and minimum flow setpoints, which are optional.
Für weitere Informationen siehe Konfigurieren der VAV- Controller-Sollwerte .
Sobald die Sollwerte konfiguriert sind und bevor der Durchflussabgleich gestartet wird, wird die Klappe zwangsweise geschlossen, um einen Durchschnittswert der Durchflussschwelle Null zu erhalten, bevor der Abgleich für jeden Sollwert fortgesetzt wird. Sie können diese Änderungen entweder übernehmen oder ignorieren, sobald die Berechnung abgeschlossen ist.
Für weitere Informationen siehe VAV Objects Provided for the Commission Mobile Application .
Für weitere Informationen siehe VAV Controller Automatic Velocity Pressure Offset Calibration .
Um die Messung des Geschwindigkeitsdruckversatzes zu überspringen, klicken Sie auf das Feld Geschwindigkeitsdruckversatz umgehen auf der Seite Sollwerte . Wenn Sie eine große Anzahl von VAV-Boxen auszugleichen haben, kann dieser Vorgang zeitaufwendig sein, so dass Sie ihn bei Bedarf umgehen können.
Using the Commission mobile application, you flow balance a VAV unit at each designated setpoint to achieve the desired air flow.
Für weitere Informationen siehe Volumenstrombilanzierung am minimalen, mittleren oder maximalen Sollwert des Durchflusses .
Nach der Volumenstrombilanzierung des VAV-Controllers können Sie einen manuellen Checkout an zwei Komponenten des Controllers durchführen:
Überprüfen der Drehrichtung
Sie können die Richtung der Klappendrehung manuell prüfen, um zu bestimmen, ob sich das Stellglied zum Öffnen im Uhrzeigersinn oder gegen den Uhrzeigersinn dreht.
Für weitere Informationen siehe Manuelles Prüfen der Richtung der Klappendrehung .
Manuelle Test des Luftstroms
Nach Abschluss des automatisierten Volumenstrombilanzierungsvorgangs können Sie den manuellen Test nutzen, um optional die Luftstromwerte zu prüfen und zu steuern.
Für weitere Informationen siehe Durchführen eines manuellen Checkouts des Luftstroms .
Nachdem Sie den Flussausgleich abgeschlossen haben, können Sie die mobile Commission Anwendung verwenden, um Flussausgleichsberichte zu erstellen, hinzuzufügen, anzuzeigen oder zu löschen. Für weitere Informationen siehe Verwalten von Ausgleichsberichten .
