Specifikationer
SpaceLogic IP-IO
Introduktion
SpaceLogic™ IP-IO-modulen utökar I/O-resurserna till din VVS-applikation över BACnet/IP. Modulen kan dela sina I/O-resurser över flera applikationer som körs i SpaceLogic-servrar, BACnet/IP-regulatorer eller i tredjepartssystem. Med stöd för lokala larm och lokala trendloggar, undviker IP-IO-modulen onödig trafik på nätverket, eftersom loggning av viktig information kan ske lokalt. IP-IO-modulen kan installeras nära den styrda anläggningen och behöver inte placeras intill SmartLogic-servern eller BACnet/IP-regulatorn. Alla IP-IO-moduler kan förses med display (tillval) för visning och konfiguration av in- och utgångar.
IP-IO-modulen har följande funktioner:
IP-anslutning med dubbla switchade Ethernet-portar
BACnet/SC-nod
Mångsidig kombination av inbyggda I/O-punkter
Avancerad övervakning
Mobilapplikationen Commission för driftsättning av regulatorn innan all utrustning är på plats
Fullt stöd för EcoStruxure Building Operation-program med effektiva programmeringsverktyg
För information om maximalt antal IP-IO-moduler som kan användas med en SmartLogic-server eller BACnet/IP-regulator, se arkitektoniska riktlinjer.
IP-anslutningsmöjligheter, flexibla nätverkstopologier samt stöd för BACnet/SC-applikationer
IP-IO-modulen baseras på öppna protokoll som förenklar kompatibilitet, IP-konfiguration och hantering av enheten, och kan aktiveras som BACnet/SC-noder för ökad cybersäkerhet:
IP-adressering
BACnet/IP- eller BACnet/SC-kommunikation
DHCP för enkel nätverkskonfiguration
IP-IO-modulen har dubbla switchade Ethernet-portar som ger stöd för flera nätverkstopologier:
Stjärnformat
Seriekopplat
Ringformat (RSTP [Rapid Spanning Tree Protocol])
I ett stjärnformat nät är IP-IO-modulen och den överordnade EcoStruxure BMS-servern separat anslutna till en Ethernet-switch. Om regulatorerna istället seriekopplas, minskas tid och kostnad för installationen. Du kan även använda en ringtopologi (RSTP) för att identifiera fel på enskilda IP-IO-moduler så att de kan återställas snabbt och effektivt.
Stöd för BACnet/SC (Säker kommunikation)
IP-IO-modulen stödjer BACnet/SC-applikationer som en BACnet/SC-nod. Detta gör att IP-IO-modulen kan användas i ett BACnet/SC-nätverk, vilket möjliggör säker transport av BACnet-trafik och information mellan BACnet/SC-enheter över privata och offentliga nätverk utan krav på BBMD, VLAN och VPN, eftersom BACnet/SC-protokollet använder WebSocket-teknik och TLS 1.3-kryptering. Dessutom använder BACnet/SC certifikathantering för att säkerställa att endast auktoriserade enheter för ett BACnet/SC-nätverk kan fungera på det nätverket.
Mångsidig kombination av I/O-punkter
IP-IO-modulen finns i tre modeller med flera I/O-punkttyper som lämpar sig för många olika tillämpningar. De universella in/utgångarna är mycket flexibla och kan antingen konfigureras som in- eller utgångar.
|
I/O-punkttyper |
IP-IO-DI10 |
IP-IO-UIO10 |
IP-IO-UIO5DOFA4 |
|
Digitala ingångar |
10 |
– |
– |
|
Universella in/utgångar Typ Ub |
– |
10 |
5 |
|
Reläutgångar Slutande kontakt |
– |
– |
3 |
|
Högeffektsreläutgångar Slutande kontakt |
– |
– |
1 |
|
Konfigurationer |
Digitala insignaler |
Universella in/utgångar Typ Ub |
Reläutgångar Slutande kontakt |
Högeffektsreläutgångar Slutande kontakt |
|
Digitala ingångar |
Ja |
Ja |
– |
– |
|
Pulsräknaringångar |
Ja |
Ja |
– |
– |
|
Övervakade ingångar |
– |
Ja |
– |
– |
|
Spänningsingångar (0–10 V DC) |
– |
Ja |
– |
– |
|
Strömingångar (0–20 mA) |
– |
Ja |
– |
– |
|
Temperaturingångar |
– |
Ja |
– |
– |
|
Resistiva ingångar |
– |
Ja |
– |
– |
|
2-lednings RTD-temperaturingångar |
– |
Ja |
– |
– |
|
Spänningsutgångar (0–10 V DC) |
– |
Ja |
– |
– |
|
Digitala utgångar |
– |
– |
Ja |
Ja |
|
Digitala pulsutgångar |
– |
– |
Ja |
Ja |
|
PWM-utgångar |
– |
– |
Ja |
Ja |
|
Trelägesutgångar |
– |
– |
Ja |
– |
|
Treläges pulsutgångar |
– |
– |
Ja |
– |
Digitala ingångar kan användas för kostnadseffektiv avkänning av kontaktlägen, till exempel vid driftindikering eller larmövervakning. Digitala ingångar kan också användas som pulsräknare i energimätningstillämpningar.
Universella in/utgångar passar perfekt för alla kombinationer av givare för temperatur, tryck, flöde, driftindikering och liknande funktioner i ett fastighetsautomationssystem.
Universella in/utgångar kan konfigureras som pulsräknare i energimätningstillämpningar. RTD-ingångar är lämpliga för temperaturmätning i ett fastighetsautomationssystem. Övervakade ingångar används i säkerhetstillämpningar, där det är nödvändigt att veta om en kabel har gått av eller kortslutits. Dessa händelser ger en separat indikation i form av larm och händelse i systemet.
För alla analoga ingångar kan max- och mingränser definieras så att värden som ligger utanför det tillåtna intervallet identifieras.
Universella in/utgångar kan också användas som spännings- eller strömutgångar, utan att behöva använda externa förkopplingsmotstånd. De kan därför användas för styrning av många olika typer av enheter, exempelvis ställdon.
Reläutgångarna har en slutande kontakt (Form A). Form A-reläer är konstruerade för tillämpningar med direkt styrning av lasten.
Högeffektsreläutgången lämpar sig för styrning av laster på upp till 12 A, t.ex. elektriska värmeelement.
Avancerad övervakning
I/O-modulen har stöd för lokala trendloggar och larm, som även fungerar när I/O-modulen är offline.
I/O-modulernas utgångar har användardefinierade värden som aktiveras i händelse av ett nätverksavbrott.
Den batterifria driften med säkerhetskopiering och realtidsklocka förhindrar förlust av data och ser till att återställning efter strömavbrott går snabbt och smidigt.
Alla IP-IO-modeller kan utrustas med en tilläggsmodul (samma modul som används för MP-C), som har en LCD-display med fem knappar. Med denna modul kan analoga och digitala utgångar forceras för testning, driftsättning och underhåll av utrustningen som är ansluten till utgångarna. Displaymodulen har en separat processor för att garantera säker forcering. Forceringens status kan avläsas i EcoStruxure Building Operation WorkStation och WebStation, vilket ger en korrekt och tillförlitlig styrning.
Från WorkStation kan du uppgradera systemprogramvaran för flera I/O-moduler samtidigt, vilket minimerar driftstörningar vid uppgraderingen. EcoStruxure BMS-servern övervakar och säkerhetskopierar den installerade systemprogramvaran vilket underlättar byte av I/O-moduler. Servern kan samtidigt hantera I/O moduler med olika versioner av systemprogramvaran.
Mobilapplikationen Commission
Mobilappen Commission är avsedd för lokal konfiguration, installation och idrifttagning av IP-IO-moduler. Tack vare mobilappen går driftsättningen snabbt samtidigt som flexibiliteten i projektplaneringen ökar då beroendet av ett nätverk minimeras.
Mobilappen finns för Android-, Apple- (iOS) och Microsoft Windows 10- och Windows 11-baserade enheter. För vidare information, se databladet för EcoStruxure Building Commission.
Med hjälp av mobilappen Commission kan du koppla upp dig till IP-IO-moduler och BACnet/IP-regulatorer över nätverket. Du kan ansluta till ett nätverk av IP-IO-moduler och BACnet/IP-regulatorer i det lokala IP-nätverket via ett trådlöst nätverk eller en nätverksswitch.
Med hjälp av mobilappen Commission kan du enkelt söka IP-IO-moduler och BACnet/IP-regulatorer på IP-nätverket. Du kan ändra konfigurationen för varje modul och regulator, inklusive nätverksinställningarna för BACnet och IP, placering och överordnad server. För att spara programmeringstid kan du spara vanliga inställningar för enheterna och sedan återanvända dem för andra enheter av samma typ och modell.
Mobilappen Commission behöver inte anslutas till en EcoStruxure BMS-server eller ett nätverk för att kunna användas. Du kan använda mobilappen för att ladda ner applikationen direkt till den lokala IP-IO-modulen. Applikationen för IP-IO-modulen kan skapas offline med Project Configuration Tool eller WorkStation samtidigt som du sparar alla externa bindningar mellan server- och regulatorapplikationer med IP-IO-modulens I/O-punkter. Du kan också utföra en I/O-avprovning för att se till att IP-IO-modulens punkter har konfigurerats, kopplats in och fungerar som de ska.
Fullt stöd för EcoStruxure Building Operation
I/O-modulens fulla potential utnyttjas bäst när den ingår i ett EcoStruxure BMS, vilket ger följande fördelar:
Användargränssnitt i WorkStation och WebStation
Enkel identifiering av enheter
Effektiv programmering
Användargränssnittet i WorkStation och WebStation ser ut och fungerar på samma sätt oavsett vilken EcoStruxure BMS-server användaren är inloggad på. Användaren kan logga in på den överordnade EcoStruxure BMS-servern för att programmera, konfigurera, övervaka och kontrollera I/O-moduler och RP- och MP-regulatorer. För information, se respektive datablad för WorkStation och WebStation.
Den vidareutvecklade funktionen för enhetsidentifiering i WorkStation gör det enkelt att identifiera I/O-modulerna i BACnet-nätverk och associera I/O-modulerna med en överordnad server.
Programmering och underhåll av I/O-modulerna kan effektiveras genom att återanvända funktioner i EcoStruxure Building Operation. Med hjälp av dessa funktioner kan du skapa en användardefinierad typ (Custom Type) för en komplett I/O-modulapplikation som innehåller I/O-punktkonfigurationer och alla nödvändiga objekt, som trender och larm. I/O-modulapplikationen kan återanvändas på alla I/O-moduler av samma modell. I/O-modulapplikationen kan användas som bas när du skapar nya I/O-moduler avsedda för likartade tillämpningar. Du kan även redigera I/O-applikationen. Ändringarna replikeras då automatiskt på alla I/O-moduler där den användardefinierade typen används, samtidigt som varje enskild I/O-modul behåller sina lokala värden.
WorkStation har stöd för programmering av I/O-moduler både online och offline. Du kan utföra ändringar av konfigurationen online eller använda databasläget för att göra ändringarna offline. I databasläget sparas ändringarna i EcoStruxure Building Operation-databasen så att de kan laddas ned till I/O-modulerna då de har installerats i systemet.
Med Project Configuration Tool kan du utföra all programmering utanför anläggningen, utan tillgång till den fysiska hårdvaran, vilket minimerar den tid du behöver tillbringa på anläggningen. Du kan köra EcoStruxure BMS-servrar virtuellt och programmera RP- och MP-regulatorerna och I/O-modulerna innan du installerar servern, regulatorn och I/O-applikationerna på servrarna, regulatorerna och I/O-modulerna på anläggningen. För mer information, se databladet för Project Configuration Tool.
|
Produkt |
Artikelnummer |
|
IP-IO-DI10
|
SXWIPIOAA10001
|
|
IP-IO-UIO10
|
SXWIPIOBA10001
|
|
IP-IO-UIO5DOFA4
|
SXWIPIOCA10001
|
|
IP-IO-DI10-BAA a |
SXWIPIOAA10A01
|
|
IP-IO-UIO10-BAA a |
SXWIPIOBA10A01
|
|
IP-IO-UIO5DOFA4-BAA a |
SXWIPIOCA10A01
|
|
IP-IO-DI10-SMK b |
SXWIPIOAA1S001
|
|
IP-IO-UIO10-SMK b |
SXWIPIOBA1S001
|
|
IP-IO-UIO5DOFA4-SMK b |
SXWIPIOCA1S001
|
- Efterlever kraven i Buy American Act (BAA).
- Godkänd för användning i UL 864 Smoke Control system. Smoke Control-modellerna (SMK) levereras med en validerad version av UL 864-programvaran, vilken kan vara en annan version än den senast släppta versionen av programvaran. För information om programvaruversioner som är godkända för enheten när den används i UL 864 Smoke Control-system, se Smoke Control-systems godkända programvaruversioner - EcoStruxure Building Management-dokument, 01-16001-XX-sv.
|
Produkt |
Artikelnummer |
|
MP-C DISPLAY a (display med forceringsfunktion för MP-C- och IP-IO-moduler) |
SXWMPCDSP10001
|
|
MP-C-BAA DISPLAY b (display med forceringsfunktion för MP-C-BAA- och IP-IO-moduler) |
SXWMPCDSP10A01
|
|
DIN-RAIL-CLIP, fästklämma för DIN-skena
(25-pack)
|
SXWDINEND10001
|
- Godkänd för användning i UL 864 Smoke Control system.
- MP-C-BAA-DISPLAY ingår i paket som efterlever kraven i Buy American Act (BAA) tillsammans med regulatorn MP-C-15A-BAA eller MP-C-36A-BAA. MP-C-BAA-DISPLAY kan endast beställas med artikelnumret för MP-C-15A-BAA-paketet (SXWMPC15AB10A01) eller MP-C-36A-BAA-paketet (SXWMPC36AB10A01). MP-C-BAA-DISPLAY skiljer sig inte från MP-C DISPLAY i fråga om hårdvara och funktionalitet.
Mer information om artikelnummer för tillbehör finns i Mer information finns i Produktvalsguide - EcoStruxure Building ..
Specifikationer
| AC-spänningsmatning | |||||||||||||
Nominell spänning
|
24 V AC
|
||||||||||||
Spänningsintervall vid drift
|
+/- 20 %
|
||||||||||||
Frekvens
|
50/60 Hz
|
||||||||||||
Max effekt
|
17 VA
|
||||||||||||
Överspänningsskydd
|
Varistor-dämpning och invändig säkring
|
||||||||||||
| DC-spänningsmatning | |||||||||||||
Nominell spänning
|
24 till 30 V DC
|
||||||||||||
Spänningsintervall vid drift
|
21 till 33 V DC
|
||||||||||||
Max effekt
|
9 W
|
||||||||||||
Överspänningsskydd
|
Varistor-dämpning och invändig säkring
|
||||||||||||
| Omgivning | |||||||||||||
Omgivningstemperatur, drift
|
0 till 50 °C vid normal drift
a
|
||||||||||||
-40 till +60 °C i takaggregat, endast horisontell montering
a
|
|||||||||||||
| a) MP-C Display har ett driftstemperaturintervall på -30 till +60 °C. | |||||||||||||
Omgivningstemperatur, förvaring
|
-40 till +70 °C
|
||||||||||||
Max luftfuktighet
|
95 % relativ luftfuktighet, icke kondenserande
|
||||||||||||
| Material | |||||||||||||
Flamklassning för plast
|
UL94-5V
|
||||||||||||
Kapslingsklass
|
IP 20
|
||||||||||||
| Mekaniskt | |||||||||||||

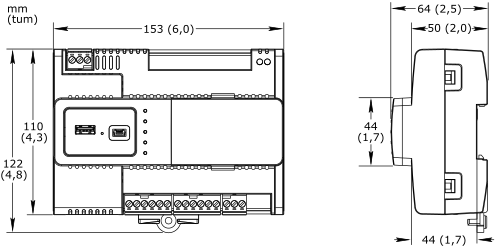

Mått
|
153 x 110 x 64 mm (b x h x d)
|
||||||||||||
|
|||||||||||||
Vikt, IP-IO-DI10
|
|||||||||||||
Inklusive kopplingsplintar
|
0,337 kg
|
||||||||||||
Vikt, IP-IO-UIO10
|
|||||||||||||
Inklusive kopplingsplintar
|
0,336 kg
|
||||||||||||
Vikt, IP-IO-UIO5DOFA4
|
|||||||||||||
Inklusive kopplingsplintar
|
0,357 kg
|
||||||||||||
Rekommenderad installation
|
DIN-skena eller plan yta inuti ett skåp
a
|
||||||||||||
| a) Det rekommenderas att enheten installeras i ett slutet utrymme (skåp), såvida inte lokala bestämmelser medger undantag. | |||||||||||||
Kopplingsplintar
|
Löstagbara
|
||||||||||||
| Kompatibilitet | |||||||||||||
EcoStruxure BMS serverkommunikation
|
|||||||||||||
EcoStruxure Building Operation
|
version 2.0.4 eller senare
|
||||||||||||
BACnet/SC nätverkssupport
|
|||||||||||||
EcoStruxure Building Operation
|
version 6.0.1 och senare
|
||||||||||||
EcoStruxure Building Management Smoke Control System
a
|
|||||||||||||
EcoStruxure Building Operation
|
För information, se Smoke Control systemgodkända programvaruversioner - EcoStruxure Building Management-dokument, 01-16001-XX-sv.
|
||||||||||||
| a) Gäller för Smoke Control (SMK) modeller. | |||||||||||||
| Uppfyller följande direktiv | |||||||||||||
EMC
|
RCM; BS/EN 61000-6-3; BS/EN IEC 63044-5-2; FCC-del 15, Sub-del B, Klass B
|
||||||||||||
Störkänslighet
|
BS/EN 61000-6-2; BS/EN IEC 63044-5-3
|
||||||||||||
Säkerhetsstandarder
|
BS/EN 60730-1; BS/EN 60730-2-11; BS/EN IEC 63044-3; UL 916 C-UL US Listade
|
||||||||||||
Smoke Control produktsäkerhet
a
|
UL 864
|
||||||||||||
| a) Gäller för Smoke Control (SMK) modeller och MP-C DISPLAY-moduler. För specifikationer och information om de begränsningar som gäller för SMK-modellerna och displaymodulerna när de används i UL 864 rökkontrollsystem, se EcoStruxure Building Management - Smoke Control System designguide, 04-16014-XX-sv. | |||||||||||||
| Realtidsklocka | |||||||||||||
Noggrannhet, vid 25 °C
|
+/-1 minut per månad
|
||||||||||||
Gångreserv, vid 25 °C
|
Minst 7 dagar
|
||||||||||||
| Kommunikationsportar | |||||||||||||
Ethernet
|
Dubbel 10/100BASE-TX (RJ45)
|
||||||||||||
USB
|
1 USB 2.0 enhetsport (mini-B)
|
||||||||||||
1 USB 2.0 värdport (typ-A), 5 V DC, 2,5 W
|
|||||||||||||
| Kommunikation | |||||||||||||
BACnet
|
BACnet/IP, konfigurerbar port, standard 47808
|
||||||||||||
BACnet/SC, konfigurerbar port, ingen standardport
|
|||||||||||||
BTL B-ASC (BACnet Application Specific Controller)
a
|
|||||||||||||
| a) Se BTL:s produktkatalog för aktuell information om BTL-listade systemprogramversioner på BACnet Internationals webbplats. | |||||||||||||
| CPU | |||||||||||||
Frekvens
|
500 MHz
|
||||||||||||
Typ
|
ARM Cortex-A7 dubbel kärna
|
||||||||||||
DDR3 SDRAM
|
128 MB
|
||||||||||||
NOR-flashminne
|
32 MB
|
||||||||||||
Systemminne
|
128 kB, FRAM, icke-flyktigt
|
||||||||||||
| MP-C Display (tillval) | |||||||||||||
Löstagbar
|
Nej
|
||||||||||||
Skärmstorlek
|
36 B x 17 H mm
|
||||||||||||
Skärmupplösning
|
128 x 64 bildpunkter
|
||||||||||||
Skärmtyp
|
FSTN monokrom LCD, vit transflektiv bakgrundsbelysning
|
||||||||||||
Effekt
|
max. 0,15 W (45 mA vid 3,3 V)
|
||||||||||||
Omgivningstemperatur, drift
|
-30 till +60 °C
|
||||||||||||
Omgivningstemperatur, förvaring
|
-40 till +70 °C
|
||||||||||||
Max luftfuktighet
|
95 % RH icke kondenserande
|
||||||||||||
Vikt
|
0,035 kg
|
||||||||||||
Uppfyller följande standarder
|
SS-EN ISO 16484-2
|
||||||||||||
| Digitala ingångar, DI | |||||||||||||
Antal, IP-IO-DI10
|
10, DI1 till DI10
|
||||||||||||
Antal, IP-IO-UIO10
|
0
|
||||||||||||
Antal, IP-IO-UIO5DOFA4
|
0
|
||||||||||||
Absolut maximalt spänningsområde
|
-0,5 till +24 V DC
|
||||||||||||
Skydd på digital ingång
|
Transientspänningsdämpning på varje digital ingång
|
||||||||||||
| Digitala ingångar | |||||||||||||
Funktion
|
Kontaktslutning eller öppen kollektor/öppen drain, 24 V DC, normal vätningsström 2,4 mA
|
||||||||||||
Minsta pulsbredd
|
150 ms
|
||||||||||||
| Räknaringångar | |||||||||||||
Funktion
|
Kontaktslutning eller öppen kollektor/öppen drain, 24 V DC, normal vätningsström 2,4 mA
|
||||||||||||
Minsta pulsbredd
|
20 ms
|
||||||||||||
Maximal frekvens
|
25 Hz
|
||||||||||||
| Universella in/utgångar, Ub | |||||||||||||
Antal, IP-IO-DI10
|
0
|
||||||||||||
Antal, IP-IO-UIO10
|
10 Ub, Ub1 till Ub10
|
||||||||||||
Antal, IP-IO-UIO5DOFA4
|
5 Ub, Ub1 till Ub5
|
||||||||||||
Absolut maximalt spänningsområde
|
-0,5 till +24 V DC
|
||||||||||||
A/D-omvandlarens upplösning
|
16 bitar
|
||||||||||||
Skydd på universella in/utgångar
|
Transientspänningsdämpare på varje universalingång/-utgång
|
||||||||||||
| Digitala ingångar | |||||||||||||
Funktion
|
Kontaktslutning eller öppen kollektor/öppen drain, 24 V DC, normal vätningsström 2,4 mA
|
||||||||||||
Minsta pulsbredd
|
150 ms
|
||||||||||||
| Räknaringångar | |||||||||||||
Funktion
|
Kontaktslutning eller öppen kollektor/öppen drain, 24 V DC, normal vätningsström 2,4 mA
|
||||||||||||
Minsta pulsbredd
|
20 ms
|
||||||||||||
Maximal frekvens
|
25 Hz
|
||||||||||||
| Övervakade ingångar | |||||||||||||
5 V-krets, 1 eller 2 resistorer
|
|||||||||||||
Övervakade omkopplarkombinationer
|
Enbart i serie, enbart parallell samt i serie och parallell
|
||||||||||||
Resistansområde
|
1 till 10 kohm
|
||||||||||||
| För 2-resistorkonfiguration förutsätts varje resistor ha samma värde +/- 5 % | |||||||||||||
| Spänningsingångar | |||||||||||||
Område
|
0 till 10 V DC
|
||||||||||||
Noggrannhet
|
+/-(7 mV + 0,2 % av avläsning)
|
||||||||||||
Upplösning
|
1,0 mV
|
||||||||||||
Impedans
|
100 kohm
|
||||||||||||
| Strömingångar | |||||||||||||
Område
|
0 till 20 mA
|
||||||||||||
Noggrannhet
|
+/-(0,01 mA + 0,4 % av avläsning)
|
||||||||||||
Upplösning
|
1 μA
|
||||||||||||
Impedans
|
47 ohm
|
||||||||||||
| Resistansingångar | |||||||||||||
10 ohm till 10 kohm noggrannhet
|
+/-(7 + 4 x 10
-3
x R) ohm
|
||||||||||||
| R = Resistans i ohm | |||||||||||||
10 kohm till 60 kohm noggrannhet
|
+/-(4 x 10
-3
x R + 7 x 10
-8
x R
2
) ohm
|
||||||||||||
| R = Resistans i ohm | |||||||||||||
| Temperaturingångar (termistorer) | |||||||||||||
Område
|
-50 till +150 °C
|
||||||||||||
| Termistorer som stöds | |||||||||||||
Honeywell
|
20 kohm
|
||||||||||||
Typ I (Continuum)
|
10 kohm
|
||||||||||||
Typ II (I/NET)
|
10 kohm
|
||||||||||||
Typ III (Satchwell)
|
10 kohm
|
||||||||||||
Typ IV (FD)
|
10 kohm
|
||||||||||||
Typ V (FD med 11k förregling)
|
Linjäriserad 10 kohm
|
||||||||||||
Satchwell D?T
|
Linjäriserad 10 kohm
|
||||||||||||
Johnson Controls
|
2,2 kohm
|
||||||||||||
Xenta
|
1,8 kohm
|
||||||||||||
Balco
|
1 kohm
|
||||||||||||
| Mätnoggrannhet | |||||||||||||
20 kohm
|
-50 till -30 °C: +/-1,5 °C
|
||||||||||||
-30 till 0 °C: +/-0,5 °C
|
|||||||||||||
0 to 100 °C: +/-0,2 °C
|
|||||||||||||
100 till 150 °C: +/-0,5 °C
|
|||||||||||||
10 kohm, 2,2 kohm och 1,8 kohm
|
-50 to -30 °C: +/-0,75 °C
|
||||||||||||
-30 to +100 °C: +/-0,2 °C
|
|||||||||||||
100 till 150 °C: +/-0,5 °C
|
|||||||||||||
Linjäriserad 10 kohm
|
-50 till -30 °C: +/-2,0 °C
|
||||||||||||
-30 till 0 °C: +/-0,75 °C
|
|||||||||||||
0 till 100 °C: +/-0,2 °C
|
|||||||||||||
100 till 150 °C: +/-0,5 °C
|
|||||||||||||
1 kohm
|
-50 till +150 °C: +/-1,0 °C
|
||||||||||||
| RTD-temperaturingångar | |||||||||||||
RTD:er som stöds
|
Pt1000, Ni1000 och LG-Ni1000
|
||||||||||||
| Pt1000 | |||||||||||||
Mätområde
|
-50 till +150 °C
|
||||||||||||
|
|||||||||||||
| Ni1000 | |||||||||||||
Mätområde
|
-50 till +150 °C
|
||||||||||||
|
|||||||||||||
| LG-Ni1000 | |||||||||||||
Mätområde
|
-50 till +150 °C
|
||||||||||||
|
|||||||||||||
| RTD-temperaturledning | |||||||||||||
Max ledningsresistans
|
20 ohm/ledning (40 ohm totalt)
|
||||||||||||
Max ledningskapacitans
|
60 nF
|
||||||||||||
| Ledningsresistansen och -kapacitansen motsvarar normalt en 200 m-ledning. | |||||||||||||
| Spänningsutgångar | |||||||||||||
Område
|
0 till 10 V DC
|
||||||||||||
Noggrannhet
|
+/-60 mV
|
||||||||||||
Upplösning
|
10 mV
|
||||||||||||
Minimum belastningsmotstånd
|
5 kohm
|
||||||||||||
Belastningsområde
|
-1 till +2 mA
|
||||||||||||
| Reläutgångar, DO | |||||||||||||
Antal, IP-IO-DI10
|
0
|
||||||||||||
Antal, IP-IO-UIO10
|
0
|
||||||||||||
Antal, IP-IO-UIO5DOFA4
|
3, DO1 till DO3
|
||||||||||||
Kontaktklassning
|
250 V AC/30 V DC, 2 A, Pilot Duty (C300)
|
||||||||||||
Kontakttyp
|
Slutande kontakt (Form A)
|
||||||||||||
SPST
|
|||||||||||||
Normalt öppen
|
|||||||||||||
Isolationsspänning till systemjord
|
3000 V AC
|
||||||||||||
Cykellivslängd (resistiv belastning)
|
Minst 100 000 cykler
|
||||||||||||
Minsta pulsbredd
|
100 ms
|
||||||||||||
| Högeffektsreläutgångar, DO | |||||||||||||
Antal, IP-IO-DI10
|
0
|
||||||||||||
Antal, IP-IO-UIO10
|
0
|
||||||||||||
Antal, IP-IO-UIO5DOFA4
|
1, DO4
|
||||||||||||
Kontaktklassning
|
250 V AC/24 V DC, 12 A, Pilot Duty (B300)
|
||||||||||||
Kontakttyp
|
Slutande kontakt (Form A)
|
||||||||||||
SPST
|
|||||||||||||
Normalt öppen
|
|||||||||||||
Isolationsspänning till systemjord
|
5 000 VAC
|
||||||||||||
Cykellivslängd (resistiv belastning)
|
Minst 100 000 cykler
|
||||||||||||
Minsta pulsbredd
|
100 ms
|
||||||||||||
Plintar
Följ korrekta kopplingsscheman och anvisningar gällande installation, inklusive dessa anvisningar:
Alla IP-IO-modeller har flera RET-plintar för anslutning av I/O-returer, så den gemensamma chassi-/signaljordskenan är valfri och kanske inte behövs.
Enskilda 24 V-spänningskällor som matar till fältenheter måste ha en strömbegränsning på max 4 A för UL-kompatibla installationer och max 6 A för andra områden.
För mer information om inkoppling, se Hardware Reference Guide.
Enterprise Server
SpaceLogic AS-P
SpaceLogic AS-B
WorkStation
WebStation
SpaceLogic MP-C Pro
SpaceLogic MP-V
Driftsättning
Project Configuration Tool – version 2
Automated Engineering Tool
