Especificaciones
RP-C-EXT-0-10V-4-PD
Introducción

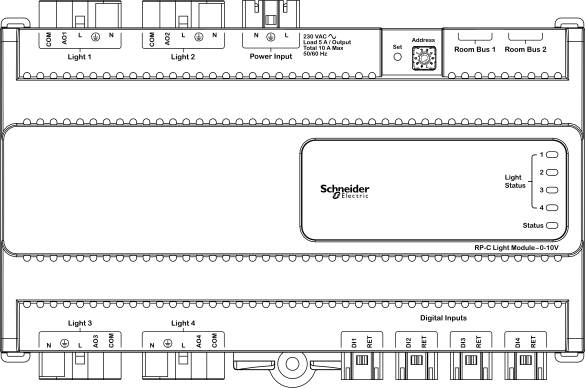

El móduclo ciego RP-C-EXT-0-10V-4-PD conecta con los controladores de sala RP-C y proporciona expansión I/O para control de iluminación 0-10V.
El módulo de luz 0-10V permite el suministro de potencia y control de luces equipadas con contrapesos eléctricos.
La iluminación se puede controlar mediante la detección de movimiento del RP-C y la medición de la intensidad de la luz proporcionada por el multisensor o sensores SmartX Sensors conectados al RP-C.
El módulo de luz 0-10V es parte de los módulos de expansión RP Series para una solución de sala conectada y pueden combinarse con otros módulos de esta gama de productos.
Características
El módulo de luz 0-10V tiene las siguientes características:
Potencia y comunicaciones mediante bus de la sala
Cuatro salidas de luz (el número máximo de luces por salida se determina por la corriente de entrada máxima)
Cuatro entradas digitales para conectar los interruptores de luz y los contactos de ventana
Apropiado para montaje en techos
Conectores Wieland para una instalación rápida y sencilla
Conectar aplicaciones móviles para la configuración de comodidad de espacio
LED de estado para el dispositivo
Un LED de estado para cada salida de luz
Interruptor giratorio para configuración de direcciones
Las salidas de luz se conectan a la red de suministro de potencia mediante el módulo de luz 0-10V. Para los cables de la señal de control 0-10 VDC, puede usar el equipo de instalación estándar permitido para instalaciones ELV (voltaje extrabajo). Los cables de la señal de control 0-10 VDC y la potencia AC pueden redirigirse en el mismo cable, sin restricciones. La señal de control 0-10 VDC cumple con los requisitos SELV (voltaje extrabajo de seguridad).
La interfaz análoga tiene las siguientes características:
Control independiente de cada una de las cuatro salidas.
Las luces en cada salida pertenecen al mismo grupo y, por tanto, están conectadas de forma simultánea (la misma configuración ON / OFF / Dimming).
La potencia al contrapseo se corta cuando las luces se apagan.
El RP-C proporciona un bus de sala, que permite conectar los móduclos de expansión RP Series y multisensores al controlador para la detección de movimiento, medición de luminosidad y control de luces y panales de ventana.
El bus de sala RP-C admite hasta seis módulos de expansión RP Series y multisensores con las siguientes restricciones:
Máximo de dos módulos de luz DALI
Máximo de dos multisensores
Longitud total máxima del bus de sala es de 72 m (236 ft)
La aplicación móvil Engage permite controlar la temperatura ambiente, la velocidad de ventilador y los paneles y persianas directamente desde un smartphone. Un usuario puede gestionar estos parámetros cuando la aplicación se conecte al controlador RP-C.
La aplicación móvil Engage es gratuita y se encuentra disponible para su descarga en Google Play y Apple App Store.
Consulte la ficha técnica de Engage para obtener información adicional.
|
Producto |
Número de pieza |
|
RP-C-EXT-0-10V-4-PD
|
SXWRE0104PD10001
|
|
DIN-RAIL-CLIP, brida de carril DIN paquete de 25 piezas |
SXWDINEND10001
|
Especificaciones
| Características eléctricas | |
Tensión nominal
|
230 V CA
|
Rango de tensiones de funcionamiento
|
+/-10 %
|
Frecuencia
|
50/60 Hz
|
Consumo de corriente máximo
|
10 A
|
Consumo de potencia de bus de sala
|
0,3 W (24 VDC)
|
Protección
|
Se necesita fusible externo máximo 16 A (disyuntor)
|
Categoría de sobretensión
|
III
|
| Entorno | |
Temperatura ambiente, funcionamiento
|
0 a 50 °C (32 a 122 °F)
|
Temperatura ambiente, almacenamiento
|
-20 a +70 °C (-4 a +158 °F)
|
Humedad
|
20 a 90 % humedad relativa sin condensación
|
Grado de contaminación
|
2
|
| Material | |
Índice de protección del plástico
|
UL94 V-0
|
Índice de protección de acceso
|
IP 20
|
| Características mecánicas | |
Dimensiones
|
198 An x 110 Al x 64 P mm (7,8 an x 4,3 Al x 2,5 P pulgadas)
|
|
|
Peso
|
0,418 kg (0,922 lb)
|
Instalación
|
Carril DIN o superficie plana
|
Conectores
|
Entrada de potencia: conector de 1 x 3 Wieland GST15i3
|
Salidas de luz: conector de 4 x 5-pin Wieland GST15i5
|
|
Salidas digitales: conector de 4 x 2-pin Wieland GST15i2
|
|
| Compatibilidad del software | |
Software de EcoStruxure Building Operation
|
versión 3.1 y posterior
|
| Cumplimiento de normativas | |
Emisiones
|
RCM; EN 61000-6-3; EN 50491-5-2; FCC Parte 15, Sub-parte B, Clase B
|
Inmunidad
|
EN 61000-6-2; EN 50491-5-3
|
Estándares de seguridad
|
EN 60730-1; EN 60730-2-11; EN 50491-3
|
| Puertos de comunicación | |
Bus de la sala
|
RS-485
|
Puertos duales RJ45 para configuraciones margarita
|
|
Use un cable Cat 5 (o superior)
|
|
Longitud total máxima del bus de sala: 72 m (236 ft)
|
|
Protección de bus de sala
|
Supresores del voltaje transitorio en señales de comunicación y potencia
|
| Hardware | |
Tipo de CPU
|
ARM Cortex-M4 de un núcleo
|
Frecuencia
|
80 MHz
|
SRAM (integrada)
|
320 KB
|
Memoria flash (integrada)
|
512 KB
|
Memoria Flash NOR
|
16 MB
|
Indicador de estado
|
LED (verde y rojo) que muestra el estado del dispositivo
|
Indicador de estado de luz
|
Un LED de estado (verde) para cada salida
|
Interruptor de dirección
|
Interruptor giratorio 0 a 9
|
Establecer botón
|
Interruptor de botón
|
| Salidas de luz 0-10V | |
Salidas
|
4, luz 1 a luz 4
|
Terminales de salida
|
N, PE, L, AOn (n: 1 a 4), y COM
|
Voltaje de salida analógica
|
0 a 10 V CC
|
Corriente de suministro/drenaje
|
10 mA
|
Distribución de potencia
|
230 VAC (mismo voltaje que suministro de potencia)
|
Máximo 5 A de carga por salida
|
|
Máximo 10 A de carga total para las 4 salidas
|
|
Máxima corriente de entrada 165 A (<20 ms) por salida
|
|
Máxima corriente de entrada 800 A (<200 ms) por salida
|
|
| Entradas digitales | |
Entradas
|
4, de DI1 a DI4
|
Rango
|
Contacto seco, 0 a 5,0 VDC, 2.2 mA
|
Conexiones
Siga los diagramas e instrucciones del cableado para una correcta instalación. Para obtener más información sobre el cableado, consulte la guía de referencia del hardware.
|
Use la opción |
Número de pieza Wieland |
Tipo de conector |
Marca |
Color de código /housing |
Cantidad |
|
Entrada de suministro de potencia |
91.931.3053.1 o 91.931.4053.1 |
Hembra |
L, PE, N |
Negro /Negro |
1 |
|
Salidas de luz |
91.952.3453.0 o 91.952.4453.0 |
Macho |
N, PE, L, D2, D1 D2: AO1..4 D1: COM |
Azul pastel /Blanco |
4 |
|
Entradas digitales |
91.921.2353.0 o 91.921.3353.0 |
Hembra |
1, 2 1: DI1..4 2: RET |
Azul claro |
4 |
Los números de pieza duales se especifican para cada tipo de entrada y salida. Los números de pieza representan los conectores diseñados para diferentes diámetros de cable. Para más información, consulte el sitio web de Wieland Electric.
