Concetto
Metodi di calcolo
Use a calculation method to process the records of the trend log before presenting them in a trend log list or a trend chart. The original records in the trend log are not affected by the calculation method. The calculation method is applied to the trend log records grouped by a specific time interval.
Sono disponibili i seguenti metodi di calcolo:
Nessuno
Massimo
Minimo
Media
Somma
Delta
Delta sul periodo
Consumo del contatore
Non tutti i metodi di calcolo potrebbero essere disponibili in tutte le funzionalità di EcoStruxure Building Operation.
Adapt the period so it contains the required amount of records to generate a correct calculation.
If a calculation method is connected to an interval trend log with delta, make sure that the period and delta are adapted for the calculation.

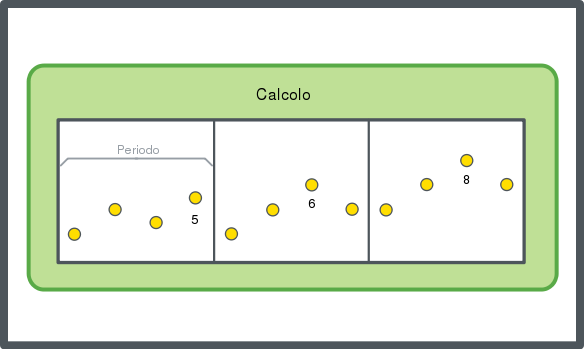

Massimo
Viene presentato il valore massimo di ciascun periodo.
Se il punto de registro è offline o non sono prodotti valori durante l'intervallo, non viene visualizzato nessun valore.

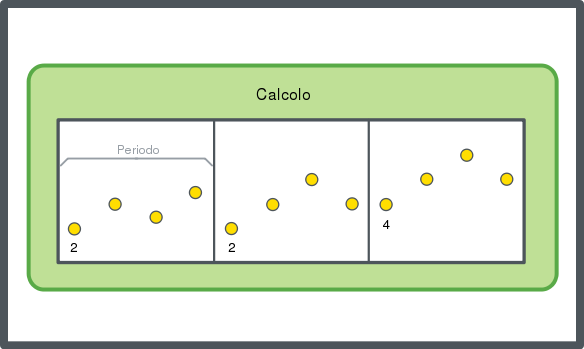

Minima
Viene presentato il valore minimo di ciascun periodo.
Se il punto de registro è offline o non sono prodotti valori durante l'intervallo, non viene visualizzato nessun valore.

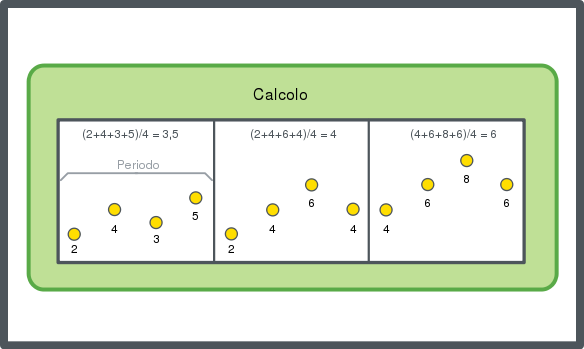

Media
Viene calcolata e presentata la media dei valori in ciascun periodo.
Se il punto di registro è offline o non sono prodotti valori durante l'intervallo, non viene visualizzato nessun valore.
Somma
Viene calcolata e presentata la somma dei valori in ciascun periodo.

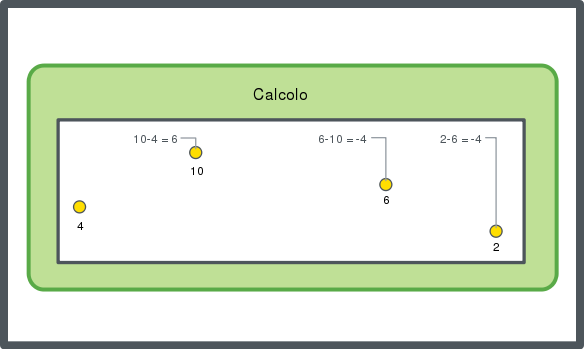

Delta
Viene calcolata e presentata la modifica ai valori precedenti.

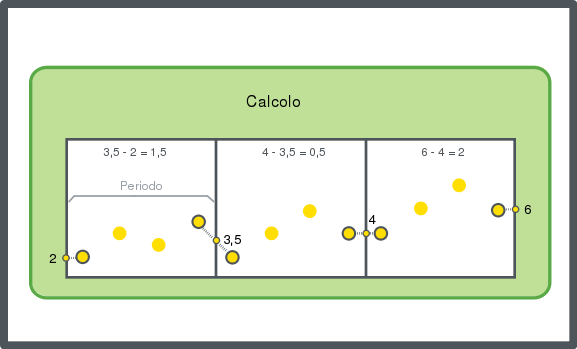

Delta nel periodo
Viene calcolato e presentato il cambiamento lungo il periodo. Il valore al limite del periodo è spesso interpolato, e si basa sull'ultimo valore del periodo precedente e sul primo valore del nuovo periodo.
Consumo del contatore
Il consumo del contatore è il calcolo del delta sul periodo con la funzionalità contatore. Per maggior informazioni, consulta Funzione Contatore .
Periodo di tempo di ritardo in grafici del trend ed elenchi del Trend Log
When a calculated value for a period is presented, the middle of the period is used as the timestamp.
Example:
The calculated value for the period 8:00-9:00 is stamped 8:30. If there is a value at 9:01, the next period is 9:00-10:00, which is stamped as 9:30. The full period may not have passed yet, but the value can be presented even if parts of the period are in the future.
