Flussi di lavoro bilanciamento flusso

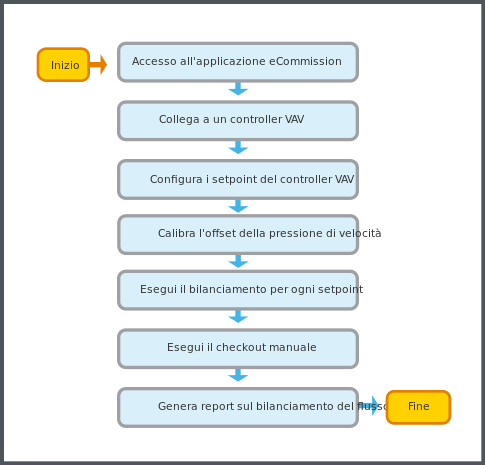

Utilizza questo flusso di lavoro per eseguire il bilanciamento del flusso su un singolo controller VAV, utilizzando l'applicazione mobile Commission. Le informazioni correlate sono reperibili nella sezione dopo il diagramma di flusso.
Per maggior informazioni, consulta Bilanciamento flusso .
Avvia l'applicazione mobile Commission e accedi come tecnico o come bilanciatore del flusso.
Per maggior informazioni, consulta Downloading and Starting the eCommission SmartX Controllers Mobile Application .
Scopri i controller in loco e collegati a un singolo controller VAV.
Per maggior informazioni, consulta Collegamento dispositivo .
You configure the VAV controller setpoints to set up the parameters by which the controller is flow balanced. These setpoints include the maximum flow setpoint, selected by default, and the intermediate and minimum flow setpoints, which are optional.
Per maggior informazioni, consulta Configurazione dei setpoint del controller VAV .
Una volta configurati i setpoint e prima di avviare il bilanciamento del flusso, la valvola viene forzata in chiusura per ottenere una lettura media della soglia di flusso zero prima di continuare il bilanciamento per ciascun setpoint. È possibile applicare queste modifiche oppure ignorarle una volta completato il calcolo.
Per maggior informazioni, consulta VAV Objects Provided for the Commission Mobile Application .
Per maggior informazioni, consulta VAV Controller Automatic Velocity Pressure Offset Calibration .
Per saltare la lettura dell'offset velocità-pressione, fare clic sulla casella Ignora offset velocità di pressione nella pagina Setpoint . Se si devono bilanciare un gran numero di caselle VAV, questo processo può richiedere molto tempo, quindi può essere opportuno evitarlo se necessario.
Using the Commission mobile application, you flow balance a VAV unit at each designated setpoint to achieve the desired air flow.
Per maggior informazioni, consulta Bilanciamento del flusso al setpoint minimo, intermedio o massimo .
Dopo il bilanciamento del flusso del controller VAV, puoi eseguire un checkout manuale su due componenti del controller:
Verifica il senso di rotazione per aprire
Puoi verificare manualmente la direzione della rotazione della serranda per determinare se l'attuatore ruota in senso orario o antiorario per aprire.
Per maggior informazioni, consulta Verifica manuale della direzione della rotazione della serranda .
Checkout manuali del flusso dell'aria
Dopo aver completato il processo di bilanciamento automatico del flusso, è possibile verificare e comandare i valori del flusso d'aria opzionalmente eseguendo il controllo manuale.
Per maggior informazioni, consulta Esecuzione del checkout manuale del flusso di aria .
Dopo aver completato il bilanciamento del flusso, è possibile utilizzare l'applicazione mobile Commission per creare, aggiungere, visualizzare o eliminare i report del bilanciamento di flusso. Per maggior informazioni, consulta Gestione dei report sul bilanciamento del flusso .
