EasyLogic RP-IO
Introduzione
Il modulo EasyLogic™ RP-IO fornisce un'espansione I/O all'applicazione HVAC su BACnet MS/TP. Il modulo I/O può condividere le risorse I/O nelle applicazioni funzionando negli automation server, nei controllori RP and MP o in sistemi di terze parti. Con il supporto di allarmi locali e trend log locali, il modulo I/O evita un traffico non necessario sulla rete essendo comunque in grado di registrare importanti informazioni a livello locale. Il modulo I/O può essere installato vicino a impianti sul campo, lontano dall'automation server o dal controllore RP o MP.
L'RP-IO ha le seguenti funzionalità:
Supporto nativo BACnet MS/TP
Gamma completa di modelli di moduli I/O
Mix versatile di punti I/O di bordo
Alimentatore integrato isolato
Coperture morsetti opzionali
Monitoraggio avanzato
Sensori ambiente attivi SpaceLogic
Supporto totale software EcoStruxure Building Operation, con strumenti di ingegneria efficaci
È possibile utilizzare un massimo di tre moduli RP-IO con un controller RP o MP. Per ulteriori informazioni, vedere le Linee guida architettoniche.
Supporto nativo BACnet MS/TP
La gamma EasyLogic di controllori RP e MP e moduli RP-IO I/O comunica nativamente con server di automazione e dispositivi di campo utilizzando il protocollo BACnet MS/TP.
La porta RS-485 con morsettiera a vite a 3 poli è utilizzata per il collegamento alla rete BACnet MS/TP.
Gamma completa di modelli di moduli I/O
La gamma EasyLogic RP-IO di moduli I/O basati su BACnet MS/TP include due diversi modelli, che offrono due diversi set di tipi di punti I/O, denominati 12A e 16E. I due modelli supportano l'alimentazione a 24 VAC/DC.
Modelli con un mix versatile di punti I/O
I modelli RP-IO-12A e -16E forniscono 12 o 16 punti I/O, formati da due diverse serie di tipi di punti I/O. Il versatile mix di punti I/O corrisponde a un'ampia varietà di tipi di applicazioni HVAC. Gli ingressi/uscite universali sono estremamente flessibili e possono essere configurati, alternativamente, come ingressi o uscite.
|
Tipi di punti I/O |
Modello RP-IO-12A |
Modello RP-IO-16E |
|
I/O universali Tipo Ub |
8 |
16 |
|
Uscite relè a stato solido (MOSFET) |
4 |
- |
|
Configurazioni |
I/O universali Tipo Ub |
Uscita relè a stato solido (MOSFET) |
|
Ingressi digitali |
sì |
- |
|
Ingressi contatori |
sì |
- |
|
Ingressi bilanciati |
sì |
- |
|
Ingressi in tensione (da 0 a 10 V DC) |
sì |
- |
|
Ingressi in corrente (da 0 a 20 mA) |
sì |
- |
|
Ingressi sonde di temperatura |
sì |
- |
|
Ingressi resistivi |
sì |
- |
|
Uscite in tensione (da 0 a 10 V DC) |
sì |
- |
|
Uscite digitali |
- |
sì |
|
Uscite impulsive digitali |
- |
sì |
|
Uscite PWM |
- |
sì |
|
Uscita a tre stati |
- |
sì |
|
Uscite impulsive a tre stati |
- |
sì |
Gli ingressi universali sono ideali per i punti di temperatura, pressione, flusso, punti di stato e altri tipi di punti simili all'interno del sistema di controllo di un edificio.
Gli ingressi/uscite universali sono utilizzati di solito come ingressi di conteggio nelle applicazioni. Sono altresì utilizzati come ingressi bilanciati nelle applicazioni di sicurezza, in cui è fondamentale accertarsi se un cavo (non) è tagliato o in corto circuito. Questi eventi forniscono al sistema indicazioni separate relativamente agli allarmi e agli eventi stessi.
Per tutti gli ingressi analogici, si possono definire soglie massime e minime per individuare automaticamente i valori superiori e inferiori al range.
Gli ingressi/uscite universali sono in grado di supportare uscite analogiche in tensione. Gli ingressi/uscite universali, pertanto, supportano un'ampia gamma di dispositivi come ad esempio gli attuatori.
Solo i dispositivi con ingressi e uscite per apparecchiature con tensione extra bassa (SELV/PELV) devono essere collegati agli ingressi e uscite universali.
Le uscite del relè allo stato solido (SSR) possono essere utilizzate in molte applicazioni per attivare o disattivare 24 VAC o 24 VDC per carichi esterni come attuatori, relè o indicatori. Gli SSR sono silenziosi e non risentono in maniera negativa dell'usura del contatto del relè.
Alimentatore integrato isolato
Il dispositivo è dotato di un alimentatore integrato predisposto per valori di potenza in ingresso pari a 24 V CA o 24 V CC. L'ingresso di alimentazione CA/CC è isolato galvanicamente dall'elettronica. In questo modo si minimizza il rischio di danno dovuto alle correnti di terra, consentendo al contempo il cablaggio dell'alimentazione in ingresso senza problemi di corrispondenza della polarità CA. Con l'ingresso di alimentazione CA/CC isolato, è possibile utilizzare un trasformatore centrale per molti dispositivi, invece di un trasformatore per ogni dispositivo, per ridurre i costi di installazione.
Coperture morsetti opzionali
Tutti i modelli RP-IO possono essere dotati di coperture per limitare l'accesso ai terminali a vite e ai cavi.
Monitoraggio avanzato
Il modulo I/O supporta trend e allarmi locali, abilitando il funzionamento locale quando il modulo I/O è offline.
Con valori di default definiti dall'utente, le uscite del modulo I/O si troveranno in una condizione prevedibile in caso di mancanza di alimentazione.
Il backup della memoria senza batterie contribuisce ad evitare perdite di dati e consente un ripristino rapido e fluido dopo assenza di tensione.
In WorkStation, è possibile aggiornare il firmware di moduli I/O multipli nello stesso momento e con un tempo di fermo minimo. Il server EcoStruxure BMS tiene traccia del firmware installato per supportare backup, ripristino e sostituzione dei moduli I/O. Il server può ospitare moduli I/O con diverse versioni del firmware.
Sensori ambiente attivi SpaceLogic
Il sensore EasyLogic fornisce una soluzione conveniente per misurare, controllare e comunicare la temperatura. I sensori sono collegati agli ingressi analogici del controller RP o MP. Il sensore EasyLogic è disponibile in due modelli con diverse interfacce utente, una cover cieca o un display LCD con pulsanti per il controllo del setpoint. Per ulteriori informazioni, vedere la scheda delle specifiche dei Sensori EasyLogic - Sensori di temperatura - Analogici.
Supporto totale software EcoStruxure Building Operation
La potenza del modulo I/O si espleta completamente quando si trova a far parte di un EcoStrucure BMS, che fornisce i seguenti benefici:
Interfaccia WorkStation/WebStation
Scoperta dei dispositivi
Efficienza di progettazione
WorkStation e WebStation forniscono un'esperienza utente coerente a prescindere dal server dell'EcoStruxure BMS a cui l'utente è collegato. L'utente può collegarsi al server dell'EcoStruxure BMS primario per progettare, mettere in servizio, effettuare la supervisione e monitorare i moduli I/O e i controllori RP e MP. Per maggiori informazioni, consultare i fogli delle specifiche relativi a WorkStation e WebStation.
Il Device Discovery migliorato in WorkStation consente di identificare facilmente i moduli I/O su una rete BACnet e di associare ai moduli I/O il rispettivo server primario.
È possibile effettuare la programmazione e la manutenzione dei moduli I/O in modo efficace utilizzando le funzionalità di riutilizzo di EcoStruxure Building Operation. Con tali funzionalità, è possibile creare oggetti di libreria (tipi personalizzati) per un'applicazione dei moduli I/O completa che contenga configurazioni di punti di I/O e tutti gli oggetti necessari quali trend e allarmi. L'applicazione dei moduli I/O nella libreria dei tipi personalizzati è riutilizzabile con tutti i moduli IP-IO dello stesso modello. L'applicazione dei moduli I/O può essere utilizzata come base per la creazione di nuovi moduli I/O utilizzabili per applicazioni simili. L'applicazione dei moduli I/O può essere modificata e le modifiche sono automaticamente replicate su tutti i moduli I/O, nonostante ciascun modulo I/O mantenga i propri valori locali.
WorkStation supporta la programmazione online e offline di moduli I/O. Le modifiche alla configurazione possono essere effettuate online oppure offline in modalità database. In modalità database, le modifiche vengono salvate nel database EcoStruxure Building Operation di modo da poterle applicare ai moduli I/O in un secondo momento.
Project Configuration Tool consente di effettuare tutta la programmazione off-site, senza necessità di hardware fisico, minimizzando così il tempo speso in loco. Si possono avviare virtualmente gli EcoStruxure BMS server e programmare i controllori RP e MP e i moduli I/O prima della distribuzione delle applicazioni a server, controllori e moduli I/O in loco. Per ulteriori informazioni, si rimanda alla scheda tecnica di Project Configuration Tool.
|
Prodotto |
Codice d'ordine |
|
RP-IO-12A-M-24V
|
SXWRIOF12AM10001
|
|
RP-IO-16E-M-24V
|
SXWRIOF16EM10001
|
|
Prodotto |
Codice d'ordine |
|
Coperture opzionali
|
SXWRPCCOV10001
|
|
DIN-RAIL-CLIP, parte finale della clip per guida-DIN
Confezione da 25 pezzi
|
SXWDINEND10001
|
Per maggiori informazioni sui numeri dei componenti per gli accessori di connettività della rete, vedere la Per maggior informazioni, consulta Guida di selezione prodotto - EcoStruxure Building ..
Specifiche
| Ingresso AC | |
Tensione nominale
|
24 V AC
|
Range di tensione d'esercizio
|
+/-15 %
|
Frequenza
|
50/60 Hz
|
Massimo consumo di energia elettrica
|
7 VA
|
Protezione ingresso energia elettrica
|
Soppressione MOV e fusibile interno
|
| Ingresso DC | |
Tensione nominale
|
Da 24 a 30 V DC
|
Range di tensione d'esercizio
|
Da 21 a 33 V DC
|
Massimo consumo di energia elettrica
|
3 W
|
Protezione ingresso energia elettrica
|
Soppressione MOV e fusibile interno
|
| Ambiente | |
Temperatura ambiente, in funzione
|
da 0 a 50 °C (da 32 a 122 °F)
|
Temperatura ambiente, in magazzino
|
Da -40 a +70 °C (da -40 a +158 °F)
|
Umidità massima
|
95% RH (senza condensa)
|
| Materiale | |
Classificazione fiamma plastica
|
UL94 V-0
|
Classificazione protezione ingresso
|
IP 20
|
| Meccaniche | |
Dimensioni
|
180 L x 110 H x 64 P mm (7,1 L x 4,3 H x 2,5 P pollici)
|
|
|
Peso, RP-IO-12A-M-24V
|
0,336 kg (0,741 lb)
|
Peso, RP-IO-16E-M-24V
|
0,334 kg (0,736 lb)
|
Installazione consigliata
|
Guida DIN o superficie piatta in un quadro
a
|
| a) Si consiglia di installare il dispositivo in un involucro (armadio), a meno che le normative locali non consentano un'eccezione. | |
Blocchi morsettiere
|
Alimentazione e I/O: fissi
|
Comunicazioni BACnet MS/TP: rimovibile
|
|
| Coperture opzionali | |
Dimensioni
|

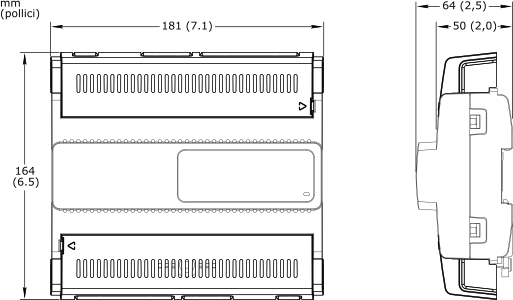

181 L x 164 H x 64 P mm (7,1 L x 6,5 H x 2,5 P pollici)
|
|
|
Peso, coperture opzionali
|
0.070 kg (0.154 lb)
|
| Compatibilità | |
Comunicazione ai server EcoStruxure BMS
|
|
EcoStruxure Building Operation
|
versione 5.0.1 e successive
|
| Dichiarazioni di conformità | |
Emissione
|
RCM; BS/EN 61000-6-3; BS/EN IEC 63044-5-2; FCC Parte 15, Sottoparte B, Classe B
|
Immunità
|
BS/EN 61000-6-2; BS/EN IEC 63044-5-3
|
Standard sicurezza
|
BS/EN 60730-1; BS/EN 60730-2-11; BS/EN IEC 63044-3; UL 916 C-UL US Listed
a
|
| a) I modelli RP-IO-12A e -16E sono contrassegnati come “Open Energy Management Equipment”. | |
Incendio in spazi con trattamento dell'aria
a
|
UL 2043
|
| a) I modelli RP-IO-12A e -16E sono approvati per le applicazioni plenum. | |
| Porte di comunicazione | |
Porta RS-485
|
RS-485 (morsettiera a vite a 3 poli)
|
Soppressori tensione transiente su segnali di comunicazione
|
|
| Caratteristiche del ricetrasmettitore RS-485 | |
Tipo ricetrasmettitore
|
Modalità di sicurezza
|
Non isolato
|
|
Polarizzazione esterna
|
Nessuno richiesto
|
Carico unità totale (Unit Load, UL) per dispositivo
|
Massimo 0.5 UL
|
| Comunicazione | |
BACnet
|
BACnet MS/TP, lunghezza massima del bus: 1200 m (4000 ft), Baud rate massima: 76800
|
BTL B-ASC (controllore specifico applicazione BACnet)
a
|
|
| a) Per informazioni più dettagliate sulle revisioni del firmware inserite nella lista BTL, consultare il catalogo dei prodotti BTL disponibile nella home page del sito BACnet International. | |
| CPU | |
Frequenza
|
500 MHz
|
Tipo
|
ARM Cortex-A7 single-core
|
SRAM interno
|
6 MB
|
Memoria flash NOR
|
32 MB
|
Backup della memoria
|
128 kB
a
, FRAM, non volatile
|
| a) RP-IO-12A-M-24V con versione hardware precedente alla 01 e RP-IO-16E-M-24V con versione hardware precedente alla 03 hanno una memoria FRAM con una dimensione di 8 kB. Per queste versioni hardware si consiglia l'uso di programmi Script per risparmiare spazio nella memoria FRAM. | |
| Ingressi/uscite universali | |
Canali, RP-IO-12A-M-24V
|
8 Ub, da Ub1 a Ub8
|
Canali, RP-IO-16E-M-24V
|
16 Ub, da Ub1 a Ub16
|
Valori massimi assoluti
|
Da -0,5 a +24 V DC
|
Risoluzione converter A/D
|
16 bit
|
Protezione ingresso/uscita universali
|
Soppressore tensione transiente su ciascun ingresso/uscita universali
|
| Ingressi digitali | |
Intervallo
|
Chiusura del contatto pulito o open collector/open drain, 24 V CC, 2,4 mA
|
Larghezza minima dell'impulso
|
150 ms
|
| Ingressi contatori | |
Intervallo
|
Chiusura del contatto pulito o open collector/open drain, 24 V CC, 2,4 mA
|
Larghezza minima dell'impulso
|
20 ms
|
Frequenza massima
|
25 Hz
|
| Ingressi bilanciati | |
Circuito da 5 V, 1 o 2 resistori
|
|
Combinazioni di selettori monitorati
|
Solo in serie, solo in parallelo, in serie e in parallelo
|
Range del resistore
|
Da 1 a 10 kohm
|
| Nella configurazione di 2 resistori si presuppone che abbino lo stesso valore +/- 5 % | |
| Ingressi in tensione | |
Intervallo
|
Da 0 a 10 V DC
|
Accuratezza
|
+/-(7 mV + 0,2 % di lettura)
|
Risoluzione
|
1,0 mV
|
Impedenza
|
1 Mohm
|
| Ingressi in corrente | |
Intervallo
|
Da 0 a 20 mA
|
Accuratezza
|
+/-(0,01 mA + 0,4 % di lettura)
|
Risoluzione
|
1 μA
|
Impedenza
|
47 ohm
|
| Ingressi resistivi | |
Accuratezza da 10 ohm a 10 kohm
|
+/-(7 + 4 x 10
-3
x R) ohm
|
| R = Resistenza in ohm | |
Accuratezza da 10 a 60 kohm
|
+/-(4 x 10
-3
x R + 7 x 10
-8
x R
2
) ohm
|
| R = Resistenza in ohm | |
| Ingresi temperatura (termistori) | |
Intervallo
|
Da -50 a +150 °C (da -58 a +302 °F)
|
| Termistori supportati | |
Honeywell
|
20 kohm
|
Tipo I (Continuum)
|
10 kohm
|
Tipo II (HFB)
|
10 kohm
|
Tipo III (Satchwell)
|
10 kohm
|
Tipo IV (FD)
|
10 kohm
|
Tipo V (FD w/shunt da 11k)
|
10 kohm, con linearizzazione
|
Satchwell D?T
|
10 kohm, con linearizzazione
|
Johnson Controls
|
2,2 kohm
|
Xenta
|
1,8 kohm
|
Balco
|
1 kohm
|
| Precisione delle misurazioni | |
20 kohm
|
Da -50 a -30 °C: +/-1,5 °C (da -58 a -22 °F: +/-2,7 °F)
|
Da -30 a 0 °C: +/-0,5 °C (da -22 a +32 °F: +/-0,9 °F)
|
|
Da 0 a 100 °C: +/-0,2 °C (da 32 a 212 °F: +/-0,4 °F)
|
|
Da 100 a 150 °C: +/-0,5 °C (da 212 a 302 °F: +/-0,9 °F)
|
|
10 kohm, 2.2 kohm e 1,8 kohm
|
Da -50 a -30 °C: +/-0,75 °C (da -58 a -22 °F: +/-1,35 °F)
|
Da -30 a +100 °C: +/-0,2 °C (da -22 a +212 °F: +/-0,4 °F)
|
|
Da 100 a 150 °C: +/-0,5 °C (da 212 a 302 °F: +/-0,9 °F)
|
|
10 kohm, con linearizzazione
|
Da -50 a -30 °C: +/-2,0 °C (da -58 a -22 °F: +/-3,6 °F)
|
Da -30 a 0 °C: +/-0,75 °C (da -22 a +32 °F: +/-1,35 °F)
|
|
Da 0 a 100 °C: +/-0,2 °C (da 32 a 212 °F: +/-0,4 °F)
|
|
Da 100 a 150 °C: +/-0,5 °C (da 212 a 302 °F: +/-0,9 °F)
|
|
1 kohm
|
Da -50 a +150 °C: +/-1,0 °C (da -58 a +302° F: +/-1,8 °F)
|
| Uscite in tensione | |
Intervallo
|
Da 0 a 10 V DC
|
Accuratezza
|
+/-60 mV
|
Risoluzione
|
10 mV
|
Resistenza di carico minima
|
2.4 kohm
|
Corrente sorgente
|
+4.2 mA
|
Corrente di caduta
|
-1 mA (da 0 a 0.4 VDC)
|
-4.2 mA (da 0.4 a 10 VDC)
|
|
| Uscite relè a stato solido, DO | |
Canali, RP-IO-12A-M-24V
|
4, da DO1 a DO4
|
Canali, RP-IO-16E-M-24V
|
0
|
Rating uscita
|
Carico massimo 2 A per uscita
|
Carico massimo totale 4 A per le 4 uscite
|
|
Intervallo tensione AC
|
30 VAC massimo
|
Intervallo tensione DC
|
30 VDC massimo
|
Comuni
|
COM1 per DO1 e DO2 (sul modello RP-IO-12A)
|
COM2 per DO3 e DO4 (sul modello RP-IO-12A)
|
|
| Quando vengono utilizzate le uscite SSR per passare a AC, i terminali standard possono essere collegati da 0 a 30 VAC. Quando vengono utilizzate le uscite SSR per passare a DC, i terminali standard possono essere collegati da -30 VDC a +30 VDC. | |
Intervallo tensione comune (AC)
|
Da 0 a 30 VAC
|
Intervallo tensione comune (DC)
|
Da -30 a +30 VDC
|
Larghezza minima dell'impulso
|
100 ms
|
Protezione uscita relè allo stato solido
|
Soppressore di tensione transiente attraverso ogni uscita di relè allo stato solido (SSR)
|
Morsetti
Per maggiori informazioni sul cablaggio, consultare la guida di riferimento relativa all'hardware.
|
Prodotto |
Stile |
Codice d'ordine |
|
Sensore EasyLogic completo a modello con sensore della temperatura, pulsanti per comando di setpoint e cover display LCD |
Bianco opaco serie Medium |
SLEASLXXB |
|
Modello EasyLogic Sensor a con sensore resistivo della temperatura (termistore di tipo 3 da 10 kohm) e cover cieca |
Bianco opaco serie Medium |
SLEASXXXB |
- Il sensore EasyLogic è progettato per essere collegato ai punti/terminali I/O dei controllori RP e MP o ai modulo I/O. Il modello con i pulsanti per il controllo del setpoint e il display LCD (SLEASLXXB) necessita di due ingressi analogici (ingressi in tensione). Il modello con cover cieca (SLEASXXXB) necessita di un ingresso analogico (ingresso in temperatura).
|
Prodotto |
Stile |
Codice d'ordine |
|
Modello completo non comunicante a Modello SpaceLogic Sensor con sensore resistivo della temperatura (termistore di tipo 3 da 10 kohm) e cover cieca |
Bianco opaco serie Medium |
SLASXXX |
|
Modello completo non comunicante a Modello SpaceLogic Sensor con sensore resistivo della temperatura (termistore di tipo 3 da 10 kohm) e cover cieca |
Bianco vetro serie Optimum |
SLAWXXX |
|
Modello completo non comunicante a Modello SpaceLogic Sensor con sensore resistivo della temperatura (termistore di tipo 3 da 10 kohm) e cover cieca |
Nero vetro serie Optimum |
SLABXXX |
- Il sensore di temperatura resistivo SpaceLogic (SLA...) è progettato per essere collegato ai punti/terminali I/O dei controllori RP e MP o ai modulo I/O. Il sensore necessita di un ingresso analogico (ingresso in temperatura)
Enterprise Server
SpaceLogic AS-P
SpaceLogic AS-B
WorkStation
WebStation
Project Configuration Tool – Versione 2
